I .THANG MÁY TẢI KHÁCH 350KG



Thang máy loại này sử dụng an toàn, hiệu quả, tiện lợi cho các hộ gia đình có diện tích nhỏ ,và mật độ đi lại ít  . Vị trí có thể được lắp đặt trong nhà hoặc ngoài trời. Thang máy tải khách loại này được cung cấp không bao gồm khung hố thang máy được xây dựng từ đầu bởi chủ đầu tư. ,



Ưu điểm của sản phẩm :

1. Kích thước nhỏ gọn phù hợp với thiết kế nhà ống khu vực thành phố lớn với diện tích nhà ở hạn hẹp. Khi sử dụng dòng thang máy này đảm bảo giữ nguyên thiết kế của ngôi nhà không làm thay đổi bất cứ hạng mục nào trong nhà để tìm vị trí lắp đặt phù hợp

2. Hiệu quả cao

3. Bảo trì thấp thang nhỏ, tải trọng nhỏ tuổi thọ cao

4. Lắp đặt dễ dàng:

Nhược điểm của sản phẩm

Vì sản phẩm này được chúng tôi sản xuất chất lượng cực tốt từ chất thép đến nước sơn  nên nó có một nhược điểm nho nhỏ là : giá đắt



Các sản phẩm tương tự

 Các bạn có thể xem thêm các sản phẩm tương tự tại bảng danh mục sản phẩm :

II. ĐẶC ĐIỂM THÔNG SỐ KỸ THUẬT, CHỨC NĂNG CƠ BẢN



Các thông số kỹ thuật



  Tên

Thông số kỹ thuật

Chú thích

Ray dẫn hướng

Đường dẫn chữ T89

Thiết bị bôi dầu tự động

Bộ điều khiển

PC (PLC Mitsubishi FX3G-40MR/ES-A)

Mitshubishi Nhật Bản

Contactor chính

Contacter_Mitsubishi S_T10

Mitshubishi Nhật Bản

Rowle trung gian

OMRON_ 24VDC,100/110VAC, 200/220VAC

Omron

Khung Cabin

Thép không gỉ

Theo đơn đặt hàng của bạn

Cửa tầng

NingBo CO_700JJ

Thượng Hải

cảm biến

 YG-1

Mitshubishi Nhật Bản

Hộp điều khiển

Thép không gỉ,

Thượng Hải

Thang máy

Công suất định mức 350 kg



Trọng lượng của bộ đếm

HT



Dây cáp

Đường kính 8.3 * 4pcs

 Italia

Buly hướng dẫn

AT_330*4*8.3*1,7

 Italia

Rope hitch

Đường kính 9.3mm 8 * 19S + NF



Bánh xe hướng dẫn

100kg



Chuyển đổi giới hạn

1370.1371



Bumper

HT



Khóa cửa

DC-8108





Các chức năng cơ bản

 (1) Chức năng khóa điện

(2) Chức năng cảm biến có vật cản cửa tự động

(3)Chức năng chống đứt cáp GOV

(4) Khóa cửa cơ khóa chức năng

(5) Chuyển đổi chức năng chỉ báo cửa

(6) Hiển thị hướng CABIN chạy

(7) Hiển thị chức năng chẩn đoán tự động

(8) Gọi chức năng trả lời

(9) Chức năng tự động tắt máy Khi gặp trở ngại

(10) Bảo vệ chống ăn mòn

(11) Chức năng beep

(12) Bảo vệ thất bại pha

(13) Chức năng bảo vệ quá tải motor

(14) Hạn chế chức năng bảo vệ

(15) Chọn chức năng

(16) Thẳng chỉnh, hiệu chỉnh chức năng

(17) Chức năng khóa liên động cơ điện

(18) Chạy / kiểm tra lại

(19) Fault Restart chức năng

(20) Hall, thiết bị dừng CABIN


Thang máy được thiết kế có tải trọng nâng hạ danh định tối đa tới 350kg

1.chiều nâng nền tảng các tính năng dừng tầng thông qua các tầng khác nhau..

2. Cấu trúc kiểu kín, an toàn và dễ vệ sinh.

3. Bảo hành 12 tháng, chúng tôi cung cấp phụ tùng thay thế miễn phí và cung cấp hỗ trợ kỹ thuật mọi lúc.

8. Nếu bạn có yêu cầu thông tin, xin vui lòng cho chúng tôi biết tải trọng, nâng chiều cao, và kích thước nền tảng.



III. CÁC THÀNH PHẦN LINH KIỆN VÀ XUẤT SỨ SẢN PHẨM

Đông cơ, Máy kéo:

Máy kéo Mitshubishi được nhập từ công ty Thai Ji Elevator CoLtd oử Thái Lan . (Địa chỉ đặt tại 24 Soi Suphaphong 1 Yeak 3 Khwang Nong Bon Khet ProvinceBangkok 10250)
Thang máy tải khách 350kg
                       Động cơ thang máy 3,7kw công suất tải 350kg tốc độ 1m/s



Hệ thống điều khiển trung tâm

PLC (programmable Logic Controller ) là thiết bị điều khiển đặc biệt dựa trên bộ vi sử lý sử dụng bộ nhớ lập trình để được lưu trữ các lệnh và thực hiện các chức năng I/O, timer, counter,



mitsubishi-fx3g-60mr




Hệ thống truyền động cửa CABIN:

Cửa cabin thang máy tải khách 350kg ,Loại 2 cánh đóng tự động mở về một phía , nhập khẩu của hãng NingBo theo tiêu chuẩn thang máy mitshubishi tự động hoàn toàn, điều khiển tốc độ cửa bằng biến tần ( VVVF-MITSHUBISHI sản xuất tại Nhật Bản ) đóng mở nhanh, châm dần đều

 Thang máy tải khách 350kg

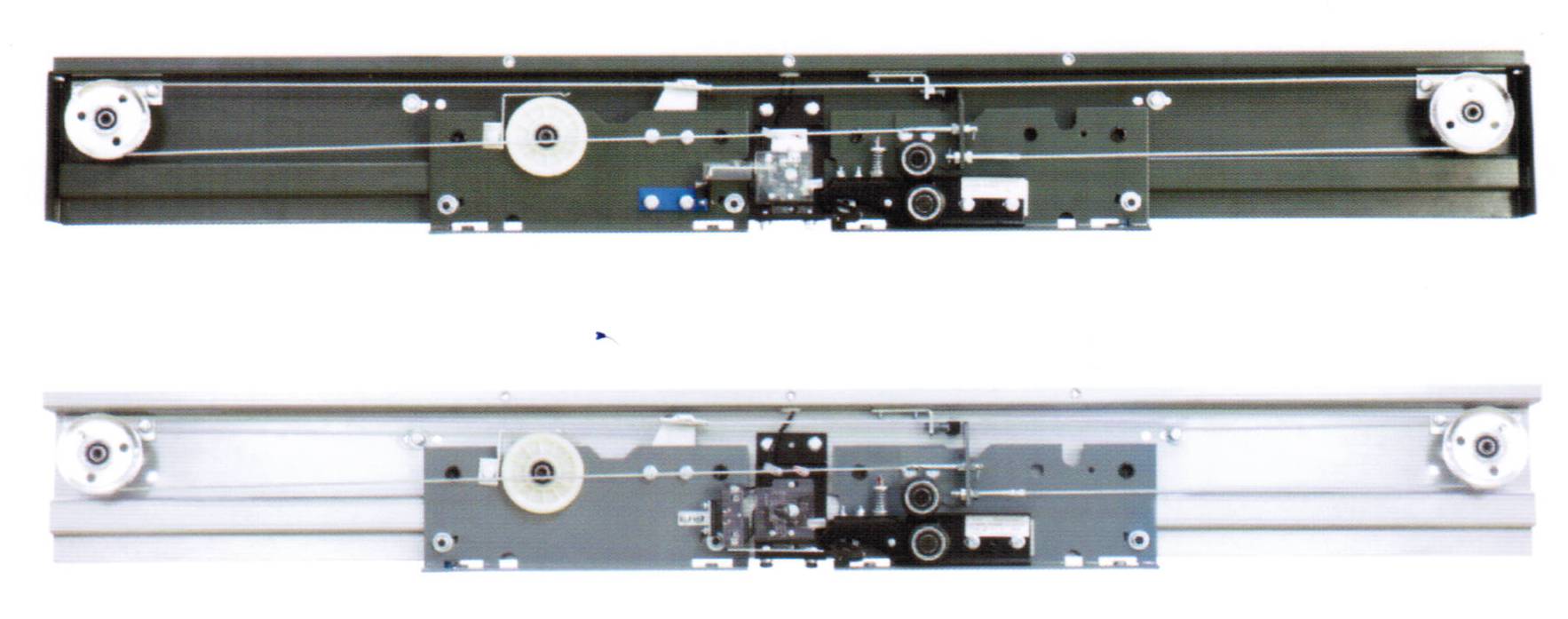

Hệ thống truyền động cửa tầng:

Cửa tầng thang tải khách 350kg loại 2 cánh mở tự động về 1 phía , điều khiển theo cửa phòng thang

 Thang máy tải khách 350kg

Một số hình ảnh công ty đã lắp đặt:

 Thang máy tải khách 350kg



Vật liệu cửa và khung vách CABIN:
InoxAISI/304/304 Nhập khẩu Hàn Quốc


Thang máy tải khách 350kg




Ray dẫn hướng và các bộ phận cơ khí khác

Thang máy tải khách 350kg



Ray chữ T (T89) được nhập khẩu từ ITALIA.

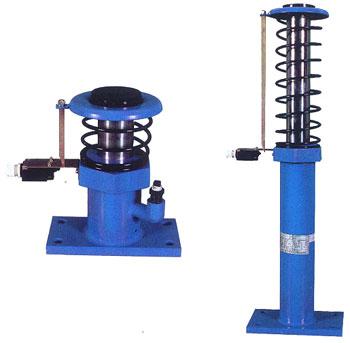

Các bộ phận , thiết bi an toàn

Thang máy tải khách 350kg

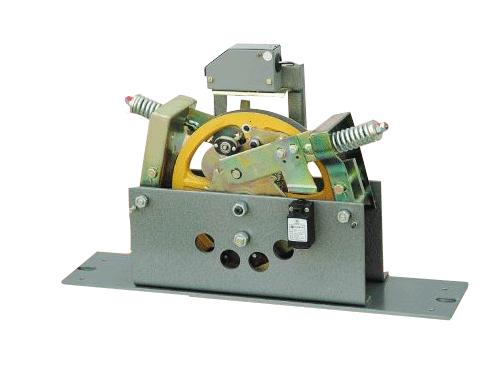

Bộ điều tốc có buly quay khi thang máy vận chuyển .khi bộ điều tốc quay quá nhanh lực li tâm sẽ kích hoạt hệ thống phanh hãm



 Thang máy tải khách 350kg



IV. CÁC LỰA CHỌN PHỤ KIỆN VÀ CẤU HÌNH ĐI KÈM



Bộ camera giám sát  thang máy :

Bộ quản lý người đi thang bằng vân tay, thẻ từ :

Chế độ lưu điện, vận hành khi mất điện , máy phát đi kèm:

Phiên bản đặc biệt về INOX vách thang :

Phiên bản đặc biệt về thang nhiều cửa tầng :

Các loại khung hố thang theo từng công trình :

Các loại cấu hình vách thang theo nhu cầu sử dụng của khách hàng.

Phiên bản lập trình riêng biệt cho các nhu cầu đặc biệt :



V. TÀI LIỆU, VIDEO, BẢN VẼ, KÍCH THƯỚC XÂY DỰNG



Các bản vẽ xây dựng

 ( chỉ mang tính chất tham khảo vì mỗi công trình có thiết kế cụ thể )

-          Bản vẽ xây dựng cửa tầng

-          Bản vẽ xây dựng hố pit

-          Bản vẽ xây dựng phòng máy

-          Bản vẽ xây dựng khung, hố

Video tham khảo về sản phẩm



VI. CÁC CÂU HỎI THƯỜNG GẶP

Quy trình đặt hàng sản phẩm như nào ?

Trả lời: xin gọi đến số 0946.139.929 để được tư vấn trực tiếp và đặt hàng.

Thời gian từ khi đặt hàng tới khi lắp đặt hoàn thiện là bao lâu ?

Trả lời : 50 ngày

Nhà tôi chưa xây dựng hố thang máy thì làm thế nào ?

Trả lời : xin gọi đến số 0946.139.929 để được tư vấn trực tiếp

Diện  tích nhỏ nhất có thể lắp được thang máy loại này không ?

Trả lời : rộng =1500, sâu +1500, OH =3800

Không có phòng máy có lắp được thang máy loại này không ?

Trả lời : HexaCorp có cung cấp có dòng thang 350kg không  phòng máy

Không có hố pit có lắp được thang máy loại này không ?

Trả lời : không lắp được
